当前位置:首页 信息中心 技术文章

武林秘籍之ABS树脂加工特性篇

作者:admin    添加时间:2014-05-13 08:53:00    浏览量:3454

ABS,在每一辆车上都少不了它的身影,因此,它一直在汽车塑料中扮演着极为重要的角色。这样一种明星塑料,看似熟悉,却也感觉陌生,熟悉的是它广泛的应用,而陌生的却是它独有的加工特性。ABS的加工特性如何?让我们从三个方面来解读一下:



热性能

ABS熔融温度范围较宽,在180—230℃之间,分解温度大于250℃,不同品级ABS热变形温度在75—110℃之间。ABS树脂在-40℃时仍能表现出一定的韧性,可在 -40℃到65℃的温度范围内长期使用。ABS树脂在温度270℃时会出现明显分解。但在长时间受热状态下,即使温度达不到其分解温度,热氧化反应也会引发其降解。大于260℃時,ABS在挤出机料筒中的停留时间最多不应超过5~6min;而在270℃时,物料在料筒中的停留时间则不应超过2~3min。如果生产过程中发生短时停机,应当先把料筒温度降到100℃并保温,以免长时间材料受热发生降解及交联反应。



流动性

ABS熔体为非牛顿流体,剪切和温度都会对ABS的熔体粘度产生影响。



(1)剪切速率的影响

剪切速率对ABS表观粘度的影响见图1

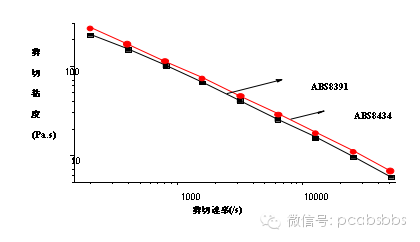

图1 ABS表观粘度—剪切速率变化曲线



从图1可以看出,剪切速率对ABS树脂表观粘度的影响较大,随着剪切速率的提高,两种牌号ABS熔体的表观粘度皆不断下降。



在一定的剪切速率范围内,提高剪切速率会显著降低ABS树脂的粘度,可以改善其流动性。尽管如此,实际加工中宁可选择在熔体粘度对剪切速率不太敏感的剪切速率范围进行工艺调整,否则因为剪切速率的波动,会造成加工工艺不稳定和塑料制品质量上的缺陷。



(2)温度的影响

ABS的流动性对温度更加敏感,因此,可以考虑提高成型温度来改善流动性,特别是耐热ABS尤其如此。但成型温度必须在ABS允许的成型温度范围之内,否则,易导致ABS降解。不同牌号的ABS在热降解方面表现出较大的差异,如作为特殊ABS品种的AES、ASA树脂耐热加工稳定性较好,低橡胶含量的通用ABS次之,阻燃ABS的热加工稳定性较差。在成型加工过程中,要依据各种牌号ABS推荐的加工温度范围,设定合理的加工温度。



吸水性

ABS的分子链中含有氰基,易吸收空气中的水分,在室温下,平衡吸水率为0.2%-0.35%。虽然水分多存在于颗粒表面,不至于对ABS机械性能构成重大影响,但注塑时若水分含量超过0.1%,制件外观易产生缺陷,如银纹和气泡等。所以ABS进行成型加工时,最好进行干燥处理,而且干燥后的水分含量应小于0.05%。不同品种ABS干燥条件如表1所示。电镀ABS,对制件表面质量要求高,建议用除湿干燥机进行干燥处理,水分含量要小于0.02%。



表1不同品种ABS干燥条件

ABS树脂品种 干燥方式 干燥温度(℃) 干燥时间(h)
通用ABS树脂 热风料斗 80-85 2--3
除湿干燥机 70-80 2--3
电镀ABS树脂 热风料斗 80-85 4--5
除湿干燥机 70-80 3--4
阻燃ABS树脂 热风料斗 70-80 3--4
除湿干燥机 70-80 2--3
耐热ABS树脂 热风料斗 85-95 3--4
除湿干燥机 80-90 2--3



结语:

在充分了解了ABS的加工特性后,选择合适的ABS品种或牌号,辅以优良的工艺条件,采用精良的加工设备,获得的上乘的目标制品就水到渠成了。
