制品结构强度的最直接分析手段

作者:admin    添加时间:2014-08-08 03:58:09    浏览量:3387

汽车在长期行驶过程中会出现一些让人烦躁的“小问题”,内外饰件环境应力开裂就是其中之一。小编在前几期已分析过PC/ABS制件环境应力开裂原因及改善方向,这期向大家阐述下直接分析环境应力开裂的方法。



仪表面板莫名其妙的开裂,眼镜盒用着用着就关不紧,散热格栅突然歪歪扭扭的挂在车前……,以上这些问题根源就是制品结构强度不足造成的。



现有检查结构强度的方法主要依赖于CAE模拟、PV实验甚至最原始的“手掰”感觉,以上这些方法想想就让人头大——CAE模拟太复杂,PV实验无法辨别出制件哪个部分强度低哪个部分强度高,手掰太原始且不精确。如何建立简单、有效和快速分析手段,是检查结构强度的关键环节之一。

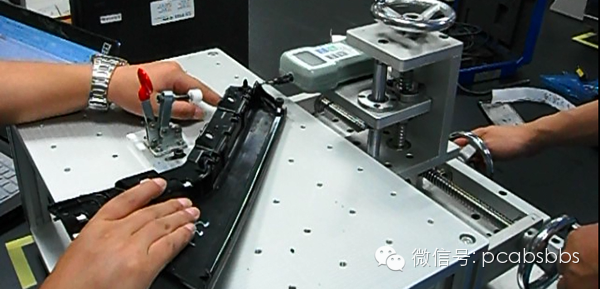

图1. 结构强度测试装置示意图



其实利用一个可以三维转动的实验台和一个冲钻读数机就可以了,如图1所示。固定好制件在实验台,然后在不同的部位进行冲钻实验,读数在读数机上显示,如图2所示。根据读数高低可知道制件相对脆弱的部分,进而对强度较弱部分进行强度优化处理即可,如此可有效规避掉环境应力开裂的风险。

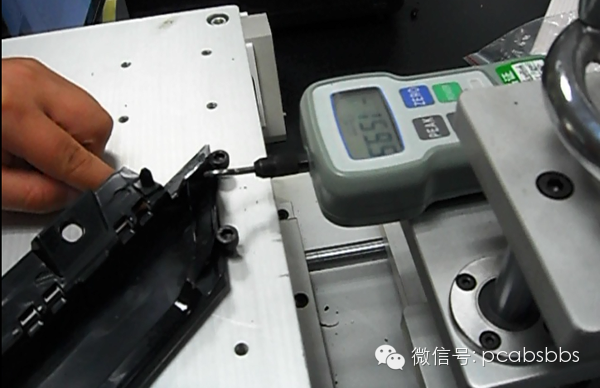

图2. 根据读数进行结构强度的判断
